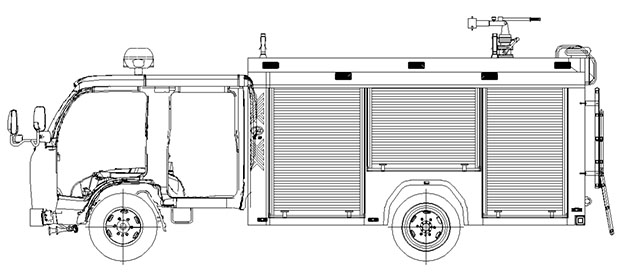

江鈴水罐消防車
（JDF5060GXFSG15/J6型水罐消防車）
技 術 規 格 書
江鈴水罐消防車，整車型號：JDF5060GXFSG15/J6型水罐消防車，采用江鈴JX1061TSGA26底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水1700kg，裝備CB10/20型消防泵，額定流量20L/S，車頂安裝PS20型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以**時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離?？蓮V泛應用于消防救援站，**專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過**消防裝備質量監督檢驗**檢測并已列入工信部汽車新產品公告。
整車主要參數
|
外廓尺寸 |
6290×1960×2650mm |
|
**總質量 |
6250kg |
|
載液量 |
水：1700kg |
|
**車速 |
95km/h |
|
消防泵額定流量 |
20L/s 1.0MPa |
|
消防炮額定流量 |
20L/s 1.0MPa |
|
消防炮射程 |
水≥48m |
|
比功率 |
85/6.25=13.6 |
|
接近角/離去角 |
20°/13° |
|
型號 |
JX1061TSGA26 |
|
制造商 |
江鈴汽車股份有限公司 |
|
發動機額定功率 |
85kw |
|
發動機排量 |
2892ml |
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
驅動形式 |
4×2 |
|
軸距 |
3360mm |
|
**允許總重 |
6495kg |
|
**小轉彎半徑 |
≤7m |
|
變速箱 |
手動 |
|
取力器 |
YTQ200 |
2、乘員室
| 結構 |
平頭、四門，原裝雙排 |
|
司乘人員數 |
2+3人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及****盒，加裝
|
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
|
工藝要求 |
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
|
|
|
|
結構 |
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 |
|
|
器材箱 |
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。 |
|
|
泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
|
|
保溫位置：安裝燃油加熱器（根據客戶需求選裝） |
||
|
爬梯及上車拉手 |
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
|
2、容罐 |
||
|
容量 |
水：1700kg |
|
|
材質 |
優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） |
|
|
結構 |
內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|
|
溢流口：設DN65溢流口1個 |
||
|
放余水口：設1個DN40水罐放余水口，配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN65接口 |
||
|
進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵**水罐注水管，DN65閥門，手動** |
||
水系統
1、水泵
| 型號 |
CB10/20-BL型低壓車用消防泵 |
|
|
形式 |
常壓離心式 |
|
|
額定流量 |
20L/s @1.0MPa |
|
|
出口額定壓力 |
1.0MPa |
|
|
**吸深 |
7m |
|
|
引水裝置 |
活塞式真空泵 |
|
|
引水時間 |
**吸深時≤35s |
|
管道材質 |
優質無縫鋼管 |
|
|
吸水管路 |
泵房后側設一個DN100吸水口 |
|
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
|
出水管路 |
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋 |
|
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及**閥 |
滅火裝置
1、車載消防炮
| 型號 |
PS20 |
|
|
回轉角度 |
360°水平回轉 |
|
|
**仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
20L/S |
|
|
射程 |
水：≥48m |
六、消防**系統
**面板主要包括駕駛室**和泵室**兩部分
駕駛室內** |
水泵脫掛檔、****報、照明及信號裝置**等 |
|
|
泵室內** |
智能**屏，上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 |
設**電路 |
|
|
**照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
**示裝置 |
長排全紅**，安裝在駕駛室頂部 |
|
|
**報器，其**盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 |
優質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
| 1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
| 1 |
吸水管 |
100×2米 |
4 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF100 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII65/65×2-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
13-65-20 |
8 |
盤 |
低壓；內扣式 |
|
6 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
7 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
8 |
水帶掛鉤 |
|
4 |
件 |
|
|
9 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
10 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
11 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
12 |
直流開關水** |
QZG3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
13 |
直流開花水** |
QZK3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
14 |
消防桶 |
|
1 |
個 |
|
|
15 |
滅火器 |
3㎏ |
1 |
具 |
|
|
16 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
17 |
橡皮錘 |
|
1 |
件 |
|
|
18 |
可充電式手提照明燈 |
|
1 |
件 |
|
