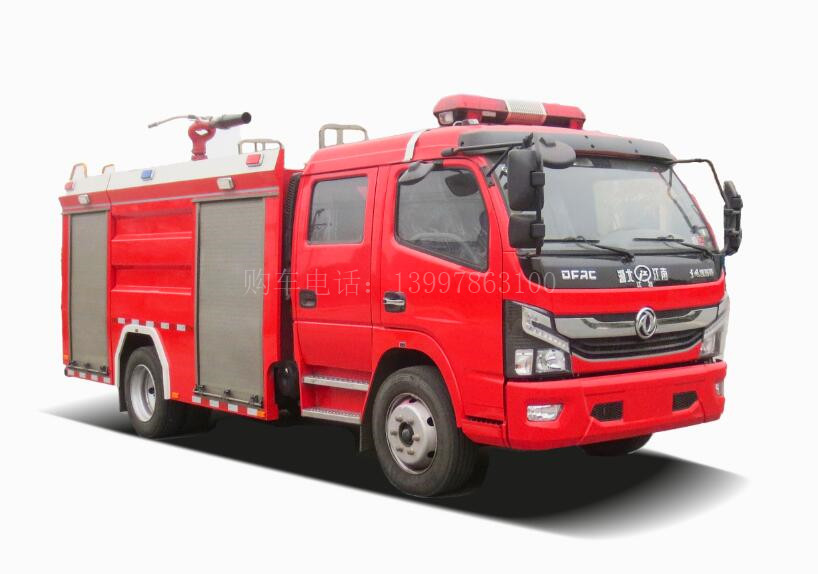

東風5噸泡沫消防車
（JDF5110GXFPM50/E6型泡沫消防車）
技 術 規 格 書
國六東風5噸泡沫消防車，整車型號JDF5110GXFPM50/E6型泡沫消防車采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3400kg，泡沫液量1600kg，裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以**時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，**專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過**消防裝備質量監督檢驗**檢，CCCF正在申報中。
整車主要參數
| 外廓尺寸 | 6940×2195×3060mm |
| **總質量 | 11240kg |
| 載液量 | 載水3400kg，泡沫1600kg |
| **車速 | 90km/h |
| 消防泵額定流量 | 30L/s 1.0MPa |
| 消防炮額定流量 | 24L/s 1.0MPa |
| 消防炮射程 | 泡沫≥40m 水≥45m |
| 比功率 | 125/11.24=11.12 |
| 接近角/離去角 | 21°/11° |
| 型號 | EQ1125SJ8CDC |
| 制造商 | 東風汽車股份有限公司 |
| 發動機額定功率 | 125kw |
| 發動機排量 | 3856ml |
| 發動機排放標準 | GB17691-2018國Ⅵ |
| 驅動形式 | 4×2 |
| 軸距 | 3800mm |
| **允許總重 | 11995kg |
| **小轉彎半徑 | ≤7m |
| 變速箱 | 手動 |
| 取力器 | 夾心取力器 |
| 結構 | 平頭、四門，改制雙排 |
| 司乘人員數 | 3+3人 |
| 駕駛員位置 | 左置 |
| 設備 | 原車儀表板處設置消防操作儀表板及****盒，加裝
|

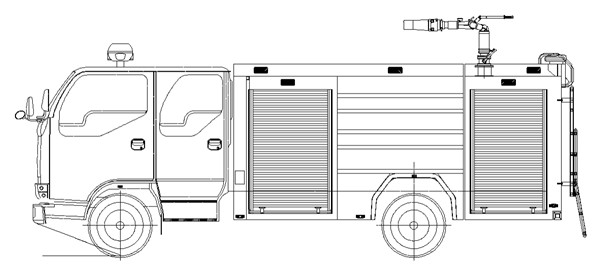

| 總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
| 工藝要求 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
 |
|
| 結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接） |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 |
| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | |
| 爬梯及上車?yán)?/td> | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
| 水罐 |
|
| 容量 | 3400kg |
| 材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） |
| 結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
| 罐體固定 | 與底盤車架彈性連接 |
| 罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 |
| 溢流口：設DN65溢流口1個 | |
| 放余水口：設1個DN40水罐放余水口，配球閥 | |
| 注水口：在水罐左右兩側各接1只DN65接口 | |
| 進出水口：設1個水罐到水泵進水管，DN100閥門，手動**，設1個水泵**水罐充水管，DN65閥門手動** | |
| 容量 | 1600kg |
| 材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） |
| 結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 |
| 罐體固定 | 與底盤車架彈性連接 |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
| 溢流口：設DN40溢流口1個 | |
| 放余液口：設1個DN40泡沫罐放余液口 | |
| 出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |

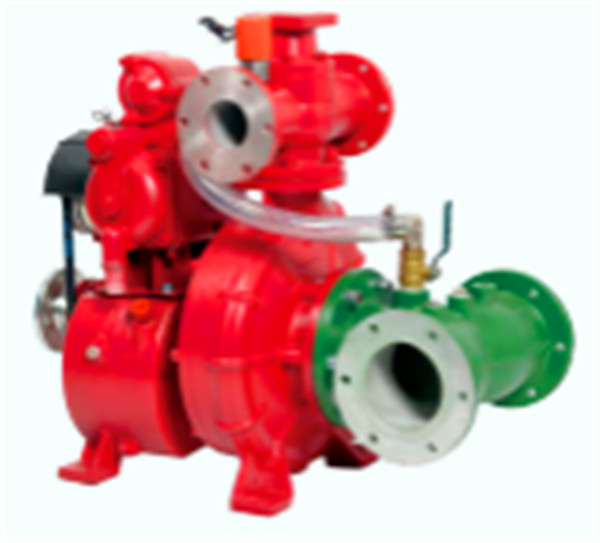

| 型號 | CB10/30-RS型低壓車用消防泵 |  |
| 形式 | 低壓離心式 | |
| 額定流量 | 30L/s @1.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| **吸深 | 7m | |
| 引水裝置 | 活塞式真空泵 | |
| 引水時間 | **吸深時≤50s |

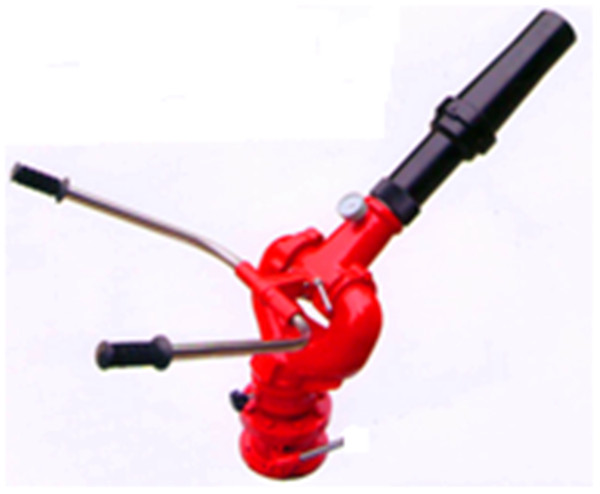

| 型號 | PL24 |  |
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| **仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 24L/S | |
| 射程 | 泡沫≥40m 水≥45m |

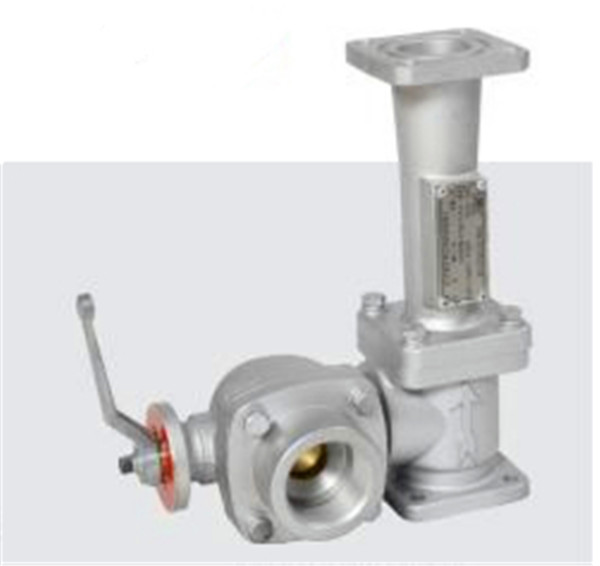

| 比例混合器型號 | PH64 |  |
| 制造商 | 上海茸申消防器材有限公司 | |
| 工作壓力范圍 | 0.6—1.4MPa | |
| 流量范圍 | 16—64L/S | |
| 混合比 | 3%—6% | |
| 調節方式 | 手動 |

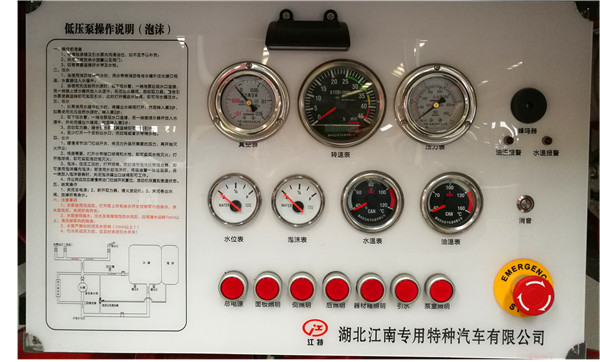

| 駕駛室內** | 水泵脫掛檔、****報、照明及信號裝置**等 |  |
| 泵室內** | 上裝總電源開關、參數顯示、狀態顯示 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 1 | 吸水管 | 100×4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 13-65-20 | 4 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水** | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水** | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 泡沫** | PQ4/0.7Z | 1 | 支 | |
| 16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
| 17 | 滅火器 | 3kg | 1 | 具 | |
| 18 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 19 | 橡皮錘 | 1 | 件 | ||
| 20 | 可充電式手提照明燈 | 1 | 件 |
